Автокран Zoomlion ZTC300V
- Производитель
- Zoomlion
- Грузоподъемность
- 30000 кг
- Грузовой момент основной стрелы
- 1142 кНм
- Макс. высота подъема с гуськом
- 50 м
- Макс. длина стрелы
- 42 м
- Модель двигателя
- WP8.3205E51, Евро-5
- Производитель
- Zoomlion
- Грузоподъемность
- 30000 кг
- Грузовой момент основной стрелы
- 1142 кНм
- Грузовой момент выдвинутой стрелы
- 768 кНм
- Макс. высота подъема основной стрелы
- 11.30 м
- Макс. высота подъема без гуська
- 42.10 м
- Макс. высота подъема с гуськом
- 50 м
- Мин. длина стрелы
- 10.7 м
- Макс. длина стрелы
- 42 м
- Длина гуська
- 8 м
- Угол подъема стрелы
- -2~80 град.
- Угол установки гуська
- 0°.15°.30°
- Макс. крутящий момент
- 1300/(1200-1600) Нм/об.мин
- Скорость каната главной лебедки
- 135 м/мин
- Скорость каната вспомогательной лебедки
- 120 м/мин
- Время подъема стрелы
- 35 сек.
- Время выдвижения секций телескопической стрелы
- 80 сек.
- Частота вращения поворотной платформы
- 0~2.7 об/мин
- Мин. радиус поворота
- 21 м
- Двигатель
- Weicai
- Модель двигателя
- WP8.3205E51, Евро-5
- Мощность двигателя
- 235/2100 кВт/об.мин
- Макс. скорость машины
- 90 км/ч
- Расход топлива на 100 км
- 29 л
- Полная масса крана в транспортном положении
- 34500 кг
- Снаряженная масса
- 34370 кг
- Нагрузка на переднюю ось
- 8000 кг
- Нагрузка на заднюю ось
- 26500 кг
- Мин. дорожный просвет
- 260 мм

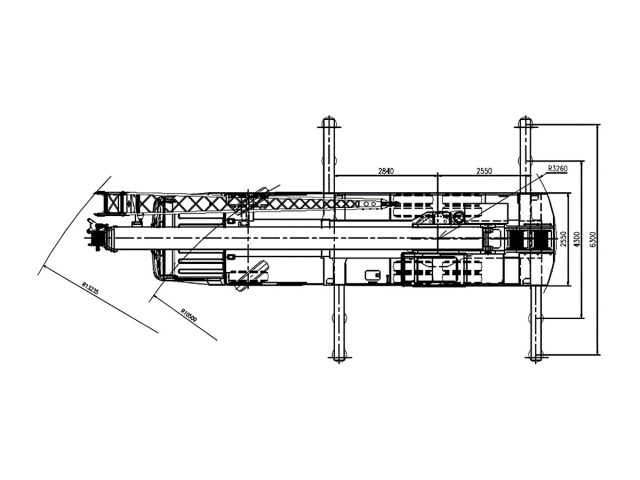

- Продольный опорный контур
- 5.39 м
- Поперечный опорный контур
- 6.30 м

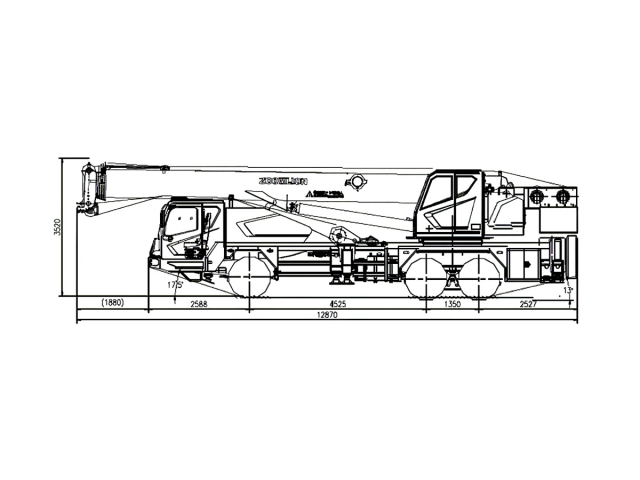

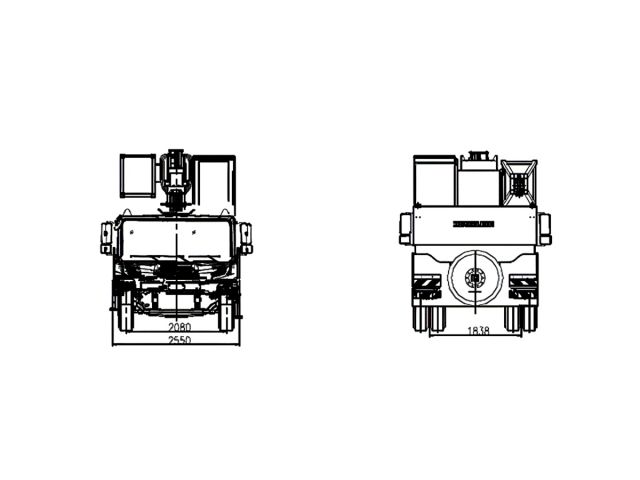

- Габаритные размеры (ДхШхВ)
- 12870×2550×3520 мм
Описание шасси автокрана Zoomlion ZTC300V
Кабина водителя
Просторная, низко расположенная кабина водителя, изготовлена из стальных листов. В кабине водителя установлены передний пульт управления, регулируемое рулевое колесо, боковые окна с электроуправлением, регулируемое сиденье с гидроамортизатором и высокой спинкой, кондиционер с отопителем, солнцезащитная шторка и др., что создает комфортную рабочую обстановку.
Рама
Рама коробчатого типа из высокопрочной стали, с высоким сопротивлением кручению, обладает отличной несущей способностью.
Двигатель
Weichai WP8.320E51
Тип: 6-цилиндровый рядный, с промежуточным охлаждением наддуваемого воздуха
Вид топлива: Дизельное топливо
Рабочий объем, л: 7,8
Номинальная мощность / частота вращения, кВт / об/мин: 235/2100
Макс. крутящий момент / частота вращения, Нм / об/мин: 1300 / (1200-1600)
Сцепление
Однодисковое, сухое сцепление.
Коробка передач
Механическая 8-и ступенчатая коробка передач. с синхронизатором, применен фланец выходного вала с торцевыми шлицами.
Подвески
Подвеска переднего моста: подвеска на продольных малолистовых рессорах.
Подвеска заднего мостов: подвеска на резиновых упругих элементах.
Колеса
Специальные диски и пневматические шины.
Типоразмер шин: 12R22.5-18PR.11.00-20-18PR.
Система рулевого управления
В систему рулевого управления входят интегральный рулевой механизм с циркулирующими шариками (винт-шариковая гайка) и гидроусилителем, масляный насос рулевого управления и рулевой привод.
Тормозная система
Рабочий тормоз (ножной тормоз): с двухконтурным пневматическим приводом, действует на все ступицы колес.
Стояночный тормоз (ручной тормоз): с пружинным энергоаккумулятором, действует на ступицы колес среднего и заднего мостов, может использоваться как аварийный тормоз.
Вспомогательный тормоз: моторный тормоз-замедлитель.
Ход педали тормоза: 95 мм.
Карданный вал
Карданный вал в сборе серии Steyr, открытого типа, с фланцем с торцевыми шлицами.
Крановая установка Zoomlion ZTC300V
Кабина крановщика
Изготовлена из стальных листов. Оснащена регулируемым сиденьем с подголовником, рукоятками управления с серводействием, стеклоочистителем и омывателем.
Кабина крановщика оснащена механизмом подъема и опускания кабины крановщика, с помощью которого кабина крановщика может наклоняться назад на примерно 20°.
Стрела и механизм телескопирования стрелы
Стрела состоит из одной корневой секции и четырех выдвижных секций стрелы, изготовлена из низколегированной высокопрочной стали, обладает отличной прочностью
на изгиб.
Применены встроенные ползуны, которые смонтированы в оголовках секций стрелы для регулировки зазора между соседними секциями стрелы, что позволит избежать изгиба стрелы и повысить грузоподъемность телескопической стрелы.
Выдвижение и втягивание секций стрелы осуществляются с помощью двух гидроцилиндров телескопирования, канатов выдвижения и канатов втягивания.
Механизм подъема стрелы
Гидроцилиндр подъема стрелы с балансировочным клапаном.
Механизм подъема
Состоит из гидромоторов, редукторов лебедки, ограничителей высоты подъема крюка, ограничителей сматывания каната и грузовых канатов. Механизм оснащен дисковым тормозом нормально-замкнутого типа.
Механизм поворота
Состоит из гидромотора, редуктора и опорно-поворотного устройства.
Гидросистема
Система открытого типа, применено пропорциональное гидравлическое управление с серводействием, пропорциональное регулирование скорости. В качестве силовой установки использован 1 поршневой насос переменной производительности и 2 шестеренчатых насоса.
Ограничитель грузового момента
Состоит из основного блока ОГМ, датчика давления, датчика длины и датчика угла
Окраска
Корпоративные цвета ZOOMLION зеленый/серый
Документация:
С краном поставляется руководство по эксплуатации и обслуживанию на русском языке, каталог запчастей на русском языке, паспорт крана, сертификат соответствия, одобрение типа транспортного средства.
