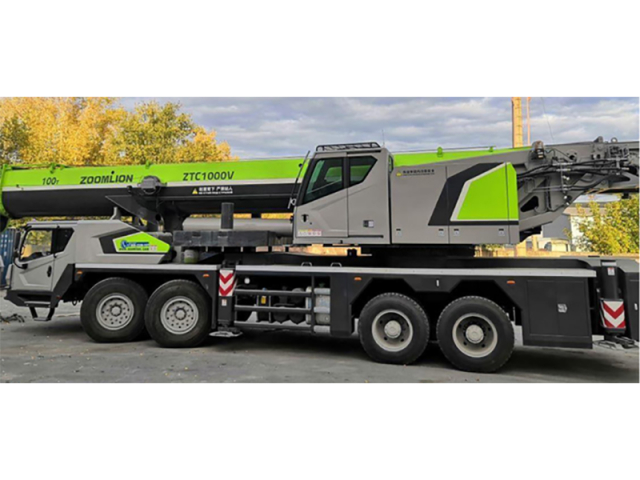

Автокран Zoomlion ZTC1000V

Кабина крановщика
Кабина крановщика остеклена безопасным стеклом, может наклоняется назад на 20°. Все переключатели и приборы, связанных с крановой надстройкой, установлены в кабине крановщика.

Стрела
Стрела состоит из одной корневой секции стрелы и пяти выдвижных секций. Выдвижные секции стрелы могут выдвигаться и втягиваться последовательно при помощи гидроцилиндра с механизмом фиксации секций стрелы - фиксирующими пальцами. Длина стрелы: 13,6 м – 64 м.

Поворотная платформа
Поворотная платформа повышенной жесткости на кручение имеет коробчатую конструкцию и обеспечивает возможность горизонтального вращения вместе с механизмами, расположенными на поворотной платформе. На поворотной платформе установлена съемная основная лебедка.

Система управления
Применены передовая технология CAN-шины и компьютерно-интегрированная система управления, которая позволяет контролировать нагрузку двигателя, контролировать рабочие параметры и отображать их на дисплее в реальном времени, и проводить диагностику неисправностей. Применены электронный акселератор и гидросистема переменной производительности закрытого типа и открытого типа, с электрогидравлическим пропорциональным управлением. Оборудована две рукоятки управления с самовозвратом в нейтральное положение, с помощью которых может осуществить бесступенчатое регулирование скорости работы механизмов крана.

Устройства безопасности
Установлены ограничитель грузового момента, предохранительные клапаны для предотвращения разрыва гидравлических трубопроводов, ограничители высоты подъема крюка и ограничители сматывания каната.

Механизм подъема стрелы
Угол наклона стрелы может изменяться гидроцилиндром подъема стрелы с балансировочным клапаном в пределах от -0,5° до 82°.

Механизм подъема
Состоит из механизма главного подъема и механизма вспомогательного подъема (опциональное оборудование). Оба они состоят из гидромотора, планетарного редуктора и тормоза. Гидромотор механизма главного подъема – регулируемый.
Гидромотор механизма вспомогательного подъема – нерегулируемый.
Диаметр каната – 20 мм.

Механизм поворота
Применен сдвоенный привод механизма поворота с приводом, нерегулируемым гидромотором, планетарным редуктором и тормозом.

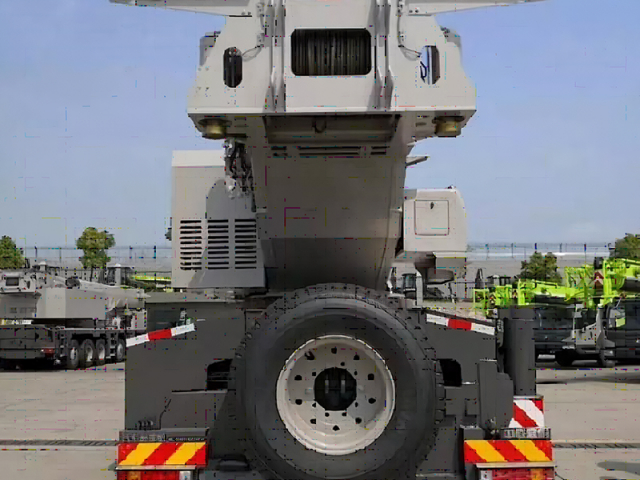

Общая масса противовеса 45 т. Противовес состоит из 5 плит. Монтаж и демонтаж противовеса производятся гидроцилиндрами подъема противовеса в задней части поворотной платформы. Варианты комбинации противовеса: 0 т, 10 т, 20 т, 30 т, 45 т.

Крюковые подвески
Данный кран может быть оснащен 4-мя крюковыми подвесками грузоподъемностью 110 т (опционная), 70 т, 25 т, 7 т (с пригрузом, кратность запасовки каната крюковой подвески 7 т составляет 1).
Крюковая подвеска грузоподъемностью 110 т является опциональным оборудованием.

Централизованная система смазки
Прогрессивная централизованная система смазки, с помощью которой основные точки смазки снабжаются смазочным маслом или консистентной смазкой.

Стреловое оборудование
В стреловое оборудование входят стрела, гусек, вставка гуська и монтажный удлинитель стрелы.

Стрела
Стрела состоит из 1 корневой секции и 5 выдвижных секций.
Длина стрелы: L= 13,6 м – 64 м.

Гусек
Длина двухсекционного гуська: 10,4 м … 17,5 м. Первая секция гуська шарнирно соединяется с оголовком шестой секции стрелы. Гусек имеет возможность установки под углами 0°, 15°, 30° по отношению к продольной оси стрелы. Изменение угла установки гуська осуществляется с помощью осей и регулировочной пластины вручную.
При передвижении крана гусек должен быть снят. При передвижении крана на небольшое расстояние можно установить гусек сбоку стрелы на кронштейны.
Дополнительная вставка длиной 7 м, является опционным оборудованием, используется для дополнительного увеличения длины гуська.
Монтажный удлинитель стрелы 4 метра (в техническом описании указан как «гусак» Опциональное оборудование).
Состоит из одной соединительной вставки и одной решетчатой секции переменного сечения. Решетчатая секция гусака имеет возможность установки под углом 0°, 30° по отношению к продольной оси соединительной вставки.

Температурный режим эксплуатации крана -25оС…+40оС

Окраска: корпоративные цвета ZOOMLION зеленый/серый

Документация: с краном поставляется руководство по эксплуатации и обслуживанию на русском языке, каталог запчастей на русском языке, паспорт крана, сертификат соответствия, одобрение типа транспортного средства выдается электронный ПТС.

• Удлинитель основной стрелы («гусёк») [10,4…17 метров]
• Основная лебёдка
• Пятая опора / аутригер под кабиной водителя
• Воздушный кондиционер кабины водителя и кабины крановой установки
• Независимый отопитель салона кабины водителя и кабины оператора крановой установки
• Предпусковой подогреватель двигателя
• Электропропорциональное управление (джойстики)
• Комплект противовеса 45т, согласно описанию
• Грузовой крюк 70 тонн (однорогий крюк, 5 шкивов, 900 кг)
• Грузовой крюк 25 тонн (однорогий крюк, 1 шкив, 580 кг)
• Крюк с пригрузом 7т (однорогий крюк, 310 кг)
• Комплект рабочего освещения на стреле, кабине и крановой установке
• Комплект инструмента
• Паспорт крана на русском языке
• Инструкция по эксплуатации на русском языке
• Инструкция по обслуживанию на русском языке
